Si aún no leíste la Parte 1, empieza por ahí para conocer los tipos de bombas. Aquí nos enfocamos en los dos datos que siempre necesitas para dimensionar: gasto y carga dinámica.

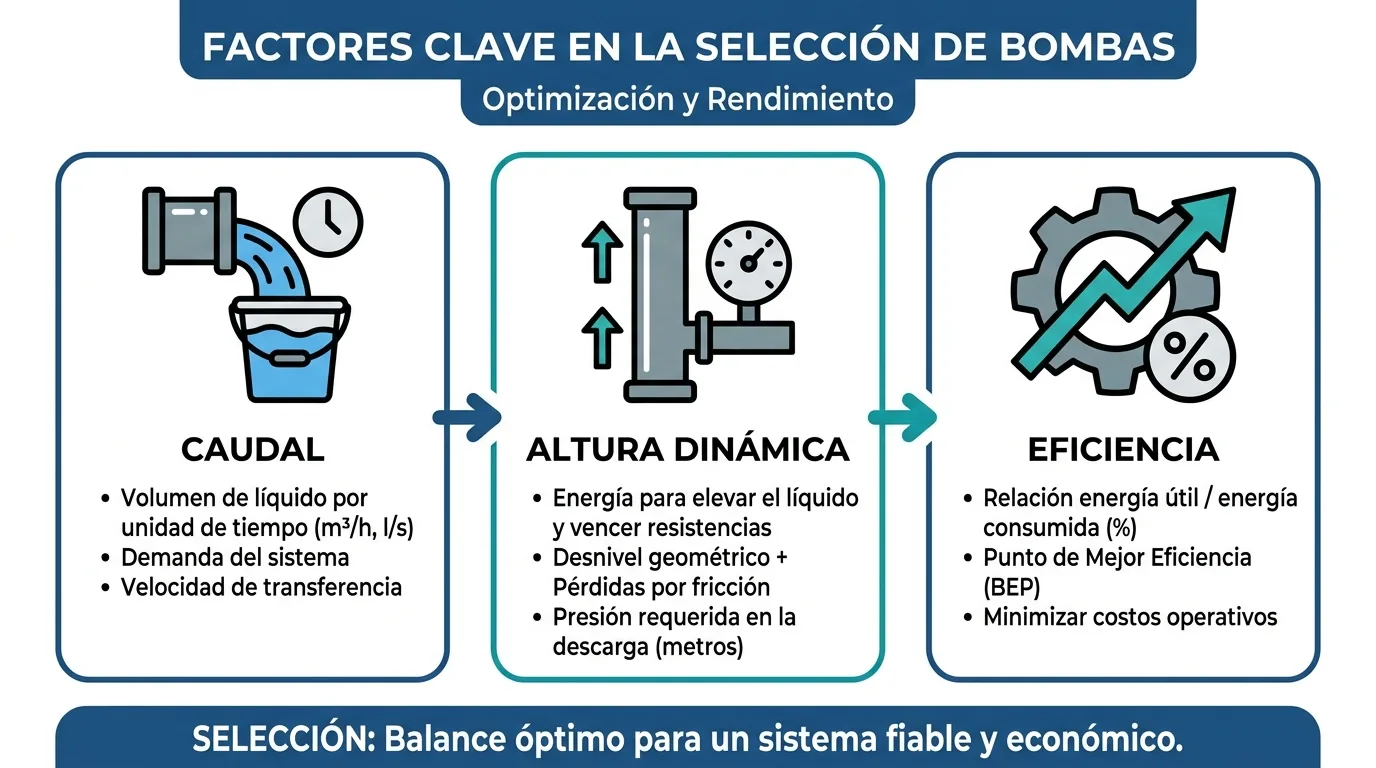

Gasto (caudal)
El gasto es el volumen de agua que mueve la bomba por unidad de tiempo (L/min, m³/h, GPM, etc.).
Para dimensionar, calcula el gasto máximo probable (GMP): cuántos servicios se usarán al mismo tiempo en hora pico.
Ejemplo: edificio de 50 departamentos
Cada depto. tiene 2 regaderas (8 L/min c/u), 3 W.C. (4 L/min) y 5 lavabos (4 L/min):
| Servicio | Cálculo | Resultado |
|---|---|---|
| Regaderas | 50 × 2 × 8 L/min × 40 % simultáneo | 320 L/min |
| W.C. | 50 × 3 × 4 L/min × 20 % | 120 L/min |
| Lavabos | 50 × 5 × 4 L/min × 20 % | 120 L/min |
| GMP total | 560 L/min |
Carga dinámica total (CDT)
La carga es la presión que debe vencer la bomba. Se compone de:
- A) Altura estática (cisterna al punto más alto)
- B) Pérdidas por fricción en tuberías y accesorios
- C) Presión mínima requerida en el punto de consumo
CDT = A + B + C (expresada en metros columna de agua, mca).
Mismo ejemplo
Edificio de 6 niveles + planta baja doble altura:
- Altura estática: 24 mca
- Pérdidas por fricción: 4 mca
- Presión en servicios: 15 mca
- CDT = 43 mca
Punto de operación

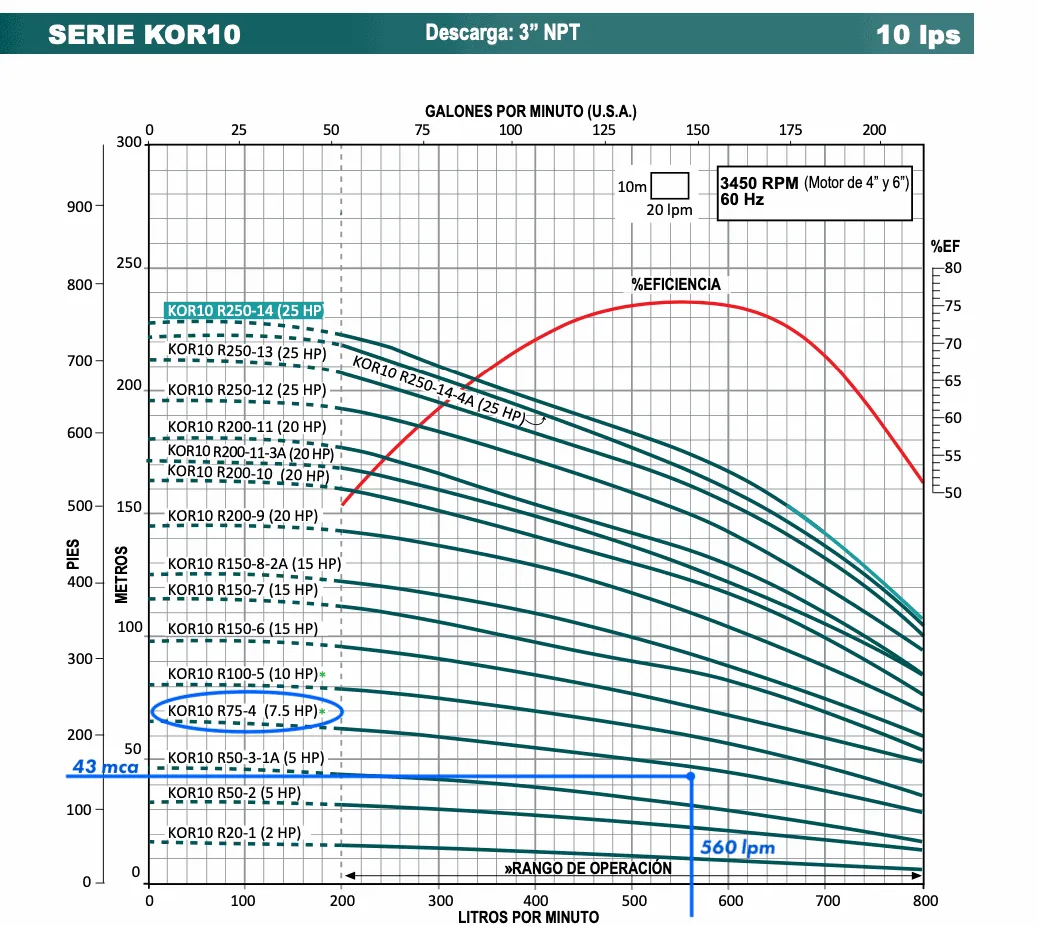

La bomba debe cubrir: 560 L/min @ 43 mca.
Con esa curva consultas la gráfica del fabricante y eliges el modelo cuyo rango de eficiencia incluye ese punto — sin sobredimensionar potencia ni quedarte corto en hora pico.

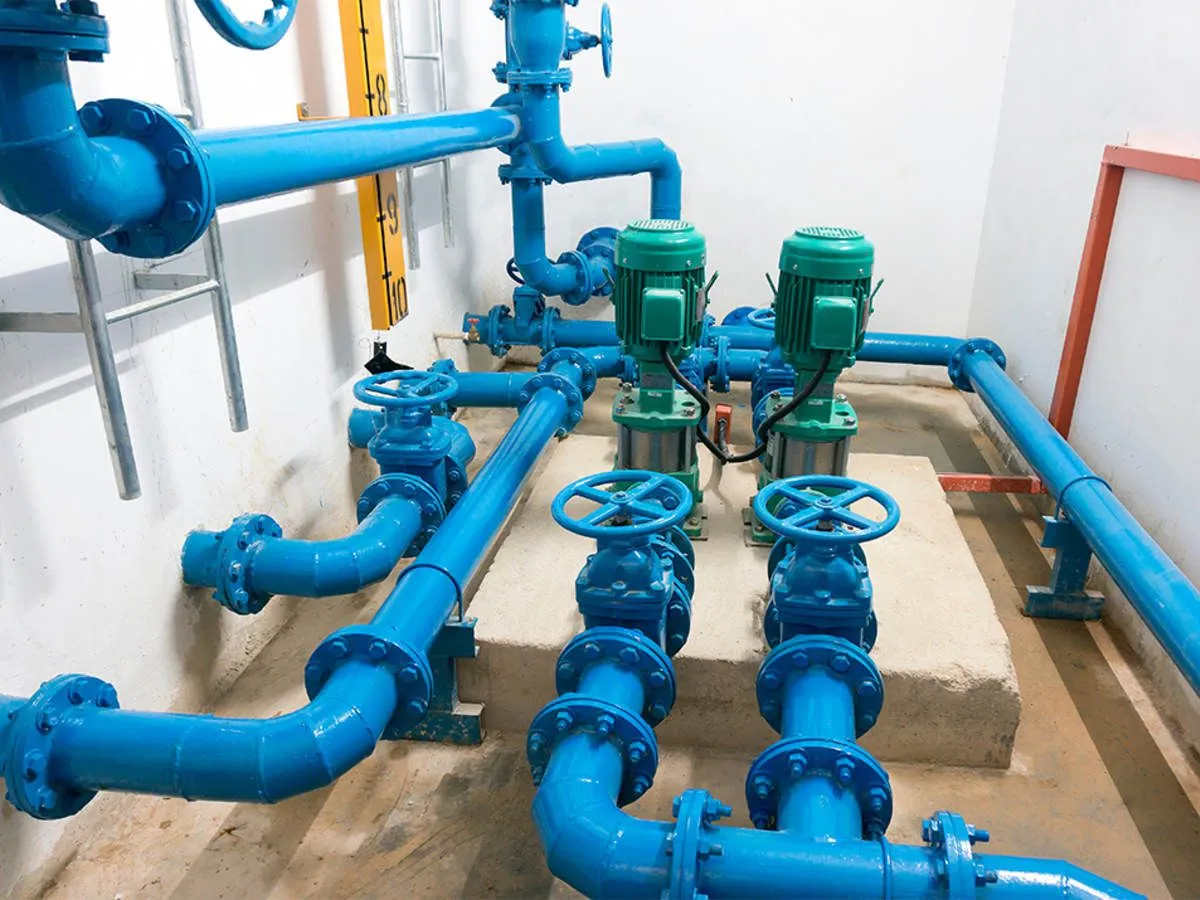

Si el cuarto de máquinas es reducido, una bomba sumergible en cisterna puede ser la mejor opción por ahorro de espacio.
